En enero de 2001 visitamos una feria
dedicada al vapor en Sinsheim, Alemania. Es una feria muy
interesante dedicada a la construcción de motores, vehículos etc. en
relación con el vapor. Vimos un modelo que nos gustó y que
incorporamos a nuestro programa de trabajo con los chavales de
mecanizado de Bolueta.
|
 |
|
 |
Con las fotos que
tomamos y los planos que vimos rehicimos todo el proyecto para
poder realizarlo en nuestro taller con los chavales. |
|

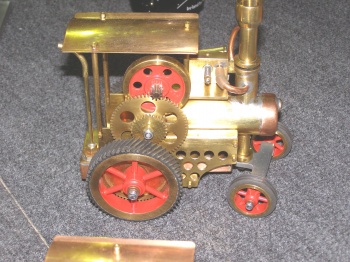

Es un proyecto más
complejo que la planta de vapor realizada anteriormente. El motor de
vapor es más pequeño, tiene que actuar sobre un tren de engranes y
conseguir mover el tractor. Hay que minimizar todos los rozamientos
y pérdidas al máximo. |
 |
|
 |

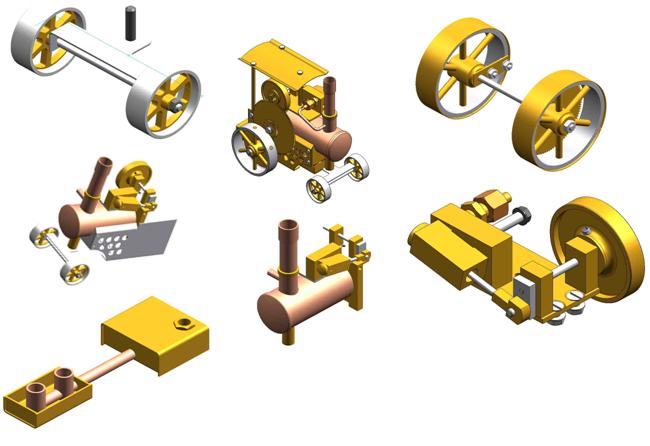

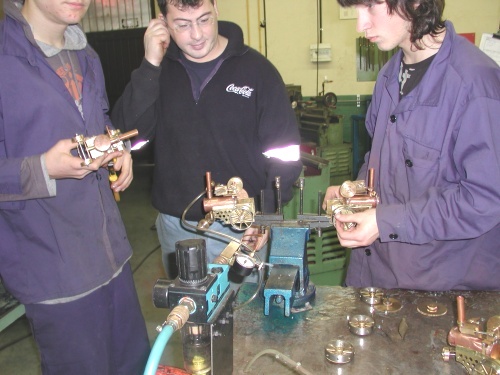

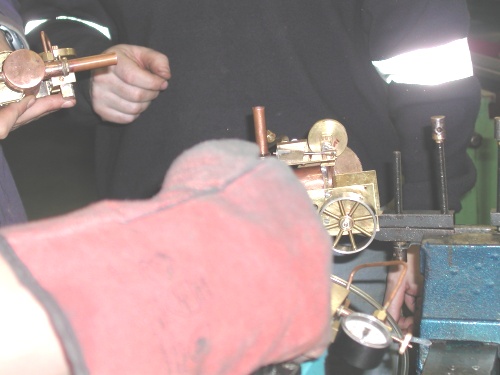

Realizamos todas las
piezas del conjunto. En este proyecto tienen interés especial el
motor de vapor de tipo oscilante, las ruedas de radios y el tren de
engranes. |
|

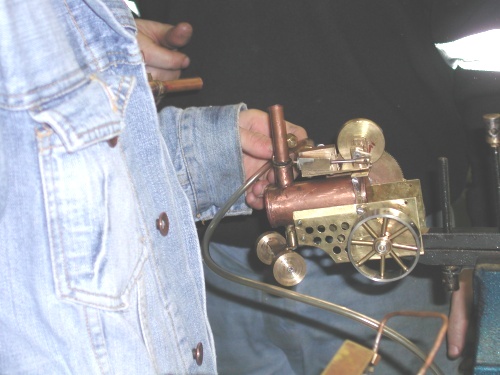

El motor es de tipo
oscilante con un diámetro de cilindro de 6mm y una carrera de 14 mm.
Este alo hemos realizado una nueva versión del motor para
simplificar el trabajo: hemos condensado cuatro piezas en una sola. |
 |
|
 |
Para la construcción
de las ruedas se debe utilizar el aparato divisor en la fresadora.
Con él se taladran los agujeros que alojan los radios tanto en las
llantas como en el cubo. |
|
También utilizamos el
aparato divisor para el tallado de los engranes. El movimiento del
motor se reduce de 1 a 50 a través del tren de 4 engranes de módulo

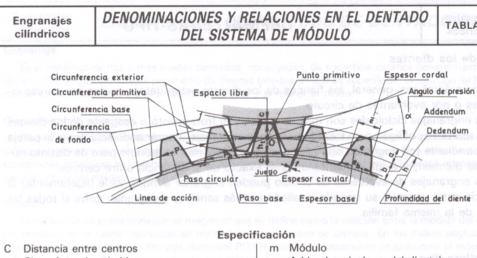

0,5. Adjuntamos la hoja de cálculo
utilizada para ello el diseño e instrucciones de mecanizado de los
mismos. |
 |
|
 |

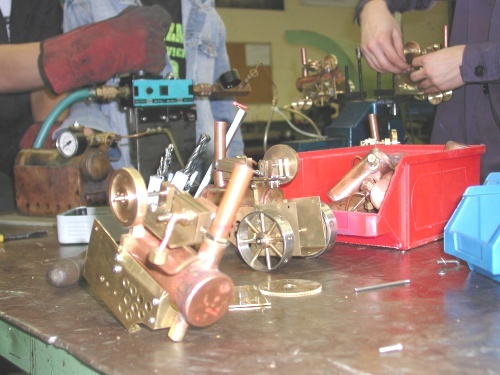

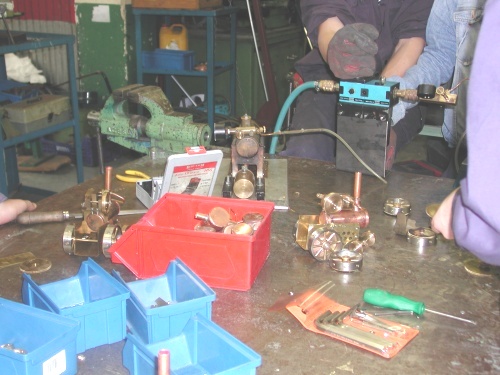

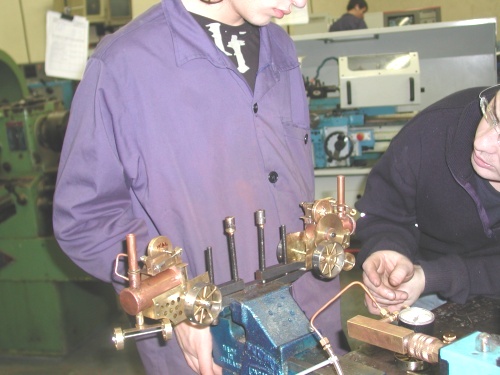

El proyecto está dividido en varios
subconjuntos que se ensamblan
posteriormente. Dividimos el trabajo de este modo y luego se
ensamblan las diferentes partes. Así se trabaja en equipo: lo de
todos es para todos. |
| |
|
Aquí se pueden descargar algunos de los archivos de trabajo: |

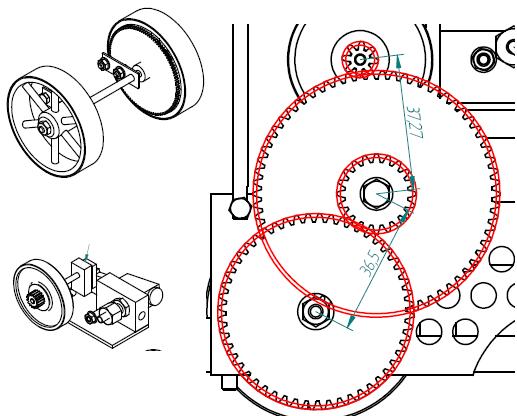

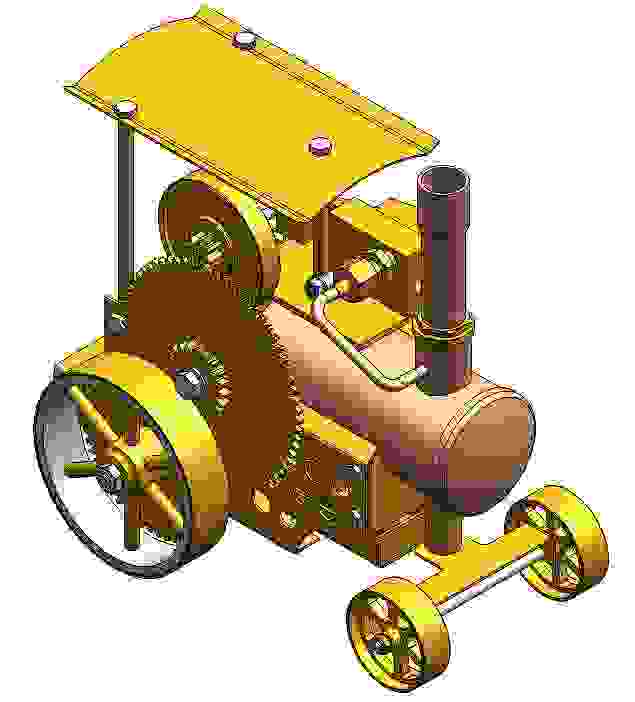

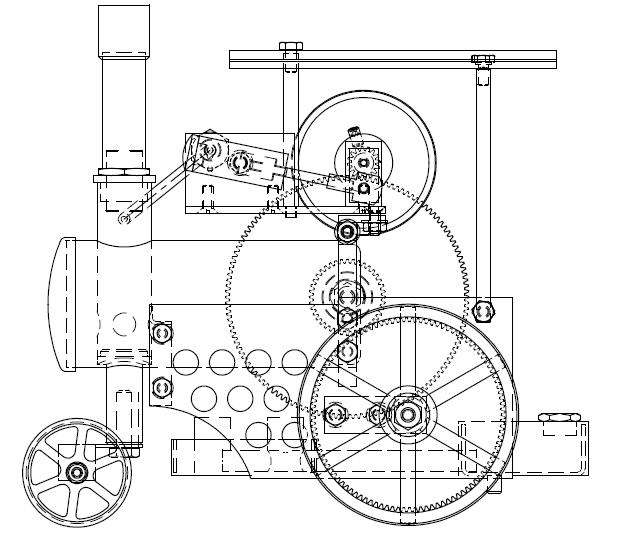

Plano construcción del
motor |
|
Plano de montaje general |
|
Despiece interactivo
(Solicita instalación de visor) |
|
Hoja de cálculo para
tallado de engranes |
|
Visita al museo de Speyer y al de
Sinsheim, cuando
volvimos a Sinsheim en enero de 2007. |

 |
| |
