Este es otro ejemplo de motor de vapor
oscilante con caldera vertical. Esta tomado del libro de Tubal Cain,
"Building simple model steam engines", de la editorial inglesa Nexus
Special Interests,1991. Es sencillo, bonito, ocupa poco espacio. Un
proyecto interesante.
Este año hemos
modificado la placa del distribuidor de vapor. La hemos hecho más
larga para asegurar la perfecta alineación entre el centro de
oscilación del cilindro y el eje del volante. En los planos que se
adjuntan se pueden ver la versión actual y la anterior.

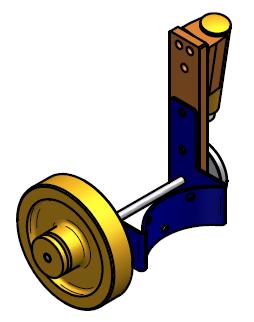

El motor es de tipo
oscilante. La entrada y salida del vapor al cilindro se produce
cuando el propio cilindro gira sobre un eje. Esto elimina la
necesidad de válvulas, simplificando el diseño y la fabricación.
Hemos preparado las
tapas de la caldera por repujado en el torno, soldándolas con
soldadura fuerte al cuerpo de la caldera y accesorios.

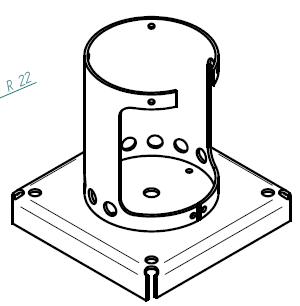

La base de la planta
y el hogar de la caldera se construyen con chapa: se cortan los
desarrollos, se taladran y pliegan y se sueldan.

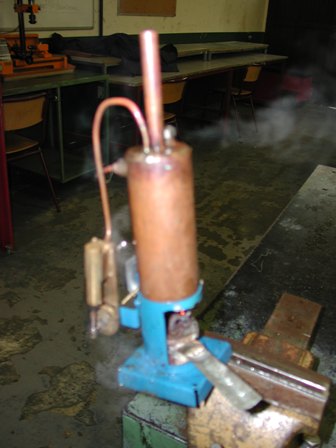

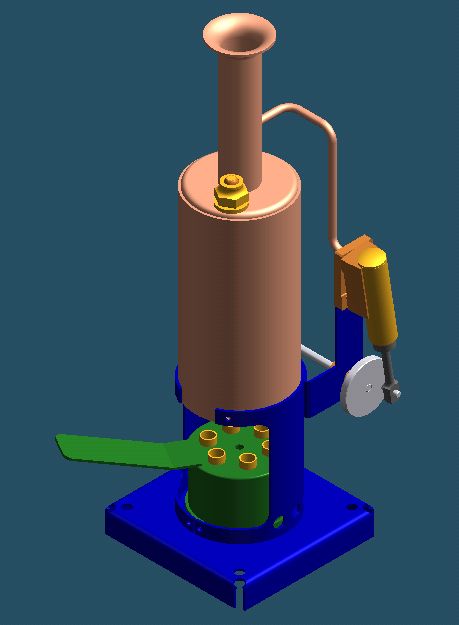

Así que da el
conjunto una vez finalizado. Funcionan a vapor, creado por el calor
de un quemador de alcohol. Es un trabajo de
precisión elaborado por los alumnos de mecánica del Centro Educativo
San Mamés.
Aquí se pueden descargar algunos de los archivos de trabajo:
