FICHA TALLADO ENGRANE					PROYECTO		ENGRANE
							OTTO		2
					26/01/2008
	1	DIVISOR VERTEX
nº dientes z	módulo m	áng./diente       aº	grados	minutos	Total minutos
132	0,5	2,727	2,000	43,636	163,6363636
1 vuelta =	9	º
	agujeros del plato	grados           /agujero	minutos        /agujero	agujeros       /diente	error final en minutos	vueltas	agujeros	Error total minutos	Error total grados
PLATO 1	15	0,600	36,000	4,545	72	0	4,545	2.592,000	43,20
	16	0,563	33,750	4,848	112	0	4,848	3.780,000	63,00
	17	0,529	31,765	5,152	20	0	5,152	635,294	10,59
	18	0,500	30,000	5,455	60	0	5,455	1.800,000	30,00
	19	0,474	28,421	5,758	100	0	5,758	2.842,105	47,37
	20	0,450	27,000	6,061	8	0	6,061	216,000	3,60
PALTO 2	21	0,429	25,714	6,364	48	0	6,364	1.234,286	20,57
	23	0,391	23,478	6,970	128	0	6,970	3.005,217	50,09
	27	0,333	20,000	8,182	24	0	8,182	480,000	8,00
	29	0,310	18,621	8,788	104	0	8,788	1.936,552	32,28
	31	0,290	17,419	9,394	52	0	9,394	905,806	15,10
	33	0,273	16,364	10,000	0	0	10,000	0,000	0,00
PLATO 3	37	0,243	14,595	11,212	28	0	11,212	408,649	6,81
	39	0,231	13,846	11,818	108	0	11,818	1.495,385	24,92
	41	0,220	13,171	12,424	56	0	12,424	737,561	12,29
	43	0,209	12,558	13,030	4	0	13,030	50,233	0,84
	47	0,191	11,489	14,242	32	0	14,242	367,660	6,13
	49	0,184	11,020	14,848	112	0	14,848	1.234,286	20,57

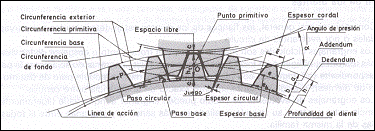

	Módulo	Nº de fresa	Dientes a tallar		2	DATOS DEL ENGRANE (mm)
	1-10	1	12-13			Diámetro primitivo		d=m*z	66
		2	14-16			Diámetro exterior		de=d+2m	67
		3	17-20			Profundidad diente		h=2,25*m	1,125
		4	21-25
		5	26-34
		6	35-54
		7	35-135
		8	135-cremall.
